مضخة الطرد المركزي الأفقي أحادية المرحلة الشفط IS

إذا كنت ترغب في الحصول على مزيد من المعلومات حول المنتجات يرجى الاتصال بنا

  • مقدمة المنتج
  • هيكل المنتج
  • مبدأ العمل
  • معلمات الأداء

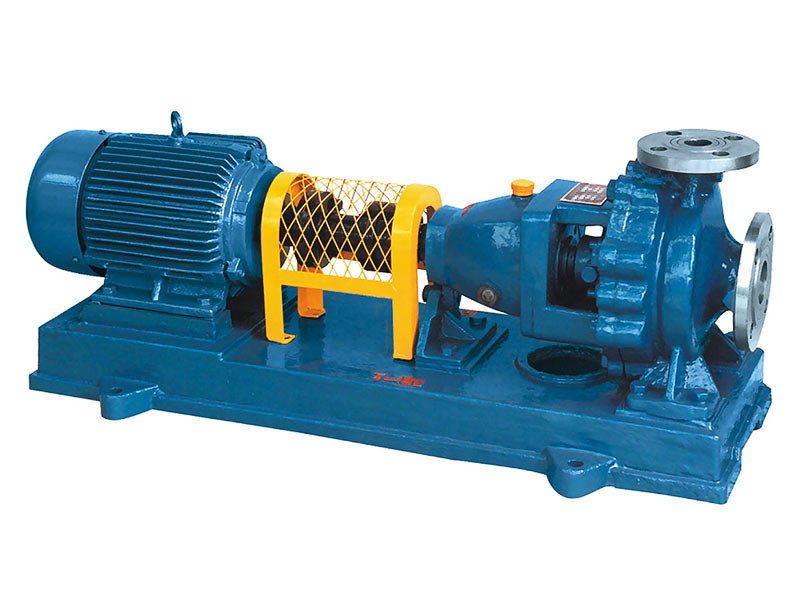

مقدمة المنتج
IS IR IH نوع مضخة الطرد المركزي الأفقي أحادية المرحلة شفط لمياه الشفط وخصائص الفيزيائية والكيميائية مماثلة للمياه دون الجسيمات الصلبة. ويستخدم على نطاق واسع في الصرف الصحي الصناعي والزراعي والحضري ، وإمدادات المياه النار وهلم جرا. الحد الأقصى لدرجة حرارة التشغيل من 90، والسماح لل0.3Mpa ضغط خط الشفط، 1.6Mpa ارتفاع أقصى ضغط مضخة العمل. المضخة هو الظهير المفتوحة، ووتفكيكها دون تفكيك قناة تصريف المضخة وغطاء المكره امتصاص الماء. يتم تثبيت اثنين من الكرات في تعليق ومشحم مع زيت الماكينة أو الشحوم. يتم تشغيل المضخة مباشرة بواسطة المحرك من خلال اقتران مرن. حجرة الدوامة تحطم شفة المدخل وحافة المخرج إلى قطعة واحدة.
ملامح
1) اعتماد بنية الدفاعة ذات الشفرات المزدوجة يحسن إلى حد كبير قدرة الأوساخ على المرور.
2) يعتمد الختم الميكانيكي نوعًا جديدًا من أجهزة الطحن وسيتم تشغيله في غرفة الزيت لفترة طويلة ؛
3) الهيكل العام هو صغير الحجم ، صغير الحجم ، صوت صغير ، تأثير توفير الطاقة ، سهولة الصيانة ، استبدال سهل الاستعمال.
4) يمكن التحكم التلقائي في خزانة التحكم في الإفراط في التشغيل ووقف المضخة وفقا لتغير التسييل المطلوب ، دون عناية خاصة.
مريحة جدا للاستخدام ؛
5) يمكن أن تكون مجهزة بطريقة التثبيت وفقا لاحتياجات المستخدم ، وهي مريحة للغاية للتركيب والصيانة ، فالناس لا يحتاجون ذلك.
وفي الحوض
6) يمكن استخدامها ضمن نطاق التصميم لضمان أن المحرك لن تكون محملة؛
7) إذا كانت المضخة مزودة بمحرك خارجي ، فلا حاجة لبناء غرفة ضخ ، يمكن تركيبها واستخدامها مباشرة في الخارج لتوفير النفقات

معنى النموذج

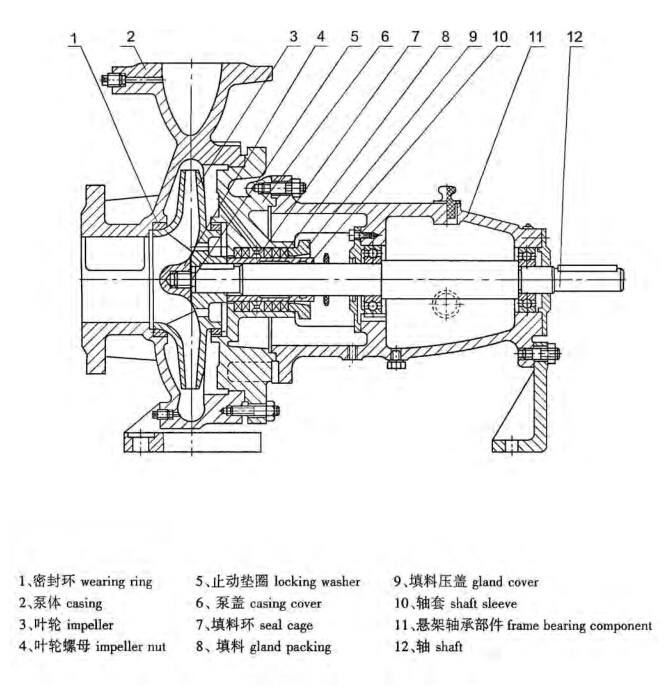

المتطلبات الهيكلية


المضخة هي نوع فتح خلفي ، وليس من الضروري تفكيك أنابيب الشفط والتفريغ عندما يتم تفكيك غطاء المضخة والدافعة. يتم تثبيت اثنين من الكرات في تعليق ومشحم مع زيت الماكينة أو الشحوم. يتم تشغيل المضخة مباشرة بواسطة المحرك من خلال اقتران مرن. يتم وضع حجرة الدوامة ، والقدم ، وحافة المدخل ، وحافة المخرج في قطعة واحدة.

مبدأ العمل
1 ، البدء:
1) قبل توصيل الماكينة ، يتم تحديد ما إذا كان اتجاه دوران المحرك صحيحًا وما إذا كان تشغيل المضخة مرنًا.
2) أغلق الصمام الخامل على خط التفريغ.
3) املأ المضخة بالماء أو حولها بمضخة تفريغ.
4) تشغيل وحدة التزويد بالطاقة.عند وصول المضخة إلى السرعة العادية ، قم بفتح الصمام تدريجياً على خط التفريغ وضبطه مع ظروف العمل المطلوبة.في حالة إغلاق الصمام الموجود على أنبوب التفريغ ، يجب ألا يتجاوز وقت العمل المستمر للمضخة 3 دقيقة.
2 ، توقف:
1) إغلاق صمام البوابة على خط التفريغ تدريجيا وقطع التيار الكهربائي.
2) إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية ، ينبغي إطلاق الماء في المضخة لمنع التجمد.
3) إذا تم إيقافها لفترة طويلة من الوقت ، فيجب تفكيك المضخة لتنظيفها وتزييتها وتعبئتها لحفظها.
3 ، العملية:
1) في عملية القيادة والجري ، من الضروري مراقبة قراءة العداد ، التسخين المحمل ، التسرب وحرارة الملء ، والاهتزاز والضوضاء ، إلخ. إذا كان غير طبيعي ، يجب معالجته على الفور.
2) لا تتجاوز درجة حرارة التحمل القصوى 80 درجة مئوية ، ويجب ألا تتجاوز درجة حرارة التحمل 40 درجة مئوية عن درجة الحرارة المحيطة.
3) - التعبئة العادية ، يجب أن تكون صغيرة التسرب.
4) يجب الحفاظ على مستوى الزيت في الوضع الطبيعي ، ليس مرتفعا أو منخفضا جدا ، عندما يكون منخفض جدا ، يجب إضافة الزيت في الوقت المناسب.
5) إذا كانت الفجوة بين عصابة الختم والمكره تناسب أكثر من اللازم ، استبدل الختم الجديد.
استخدام المنتج
مضخات الطرد المركزي IS و IR و IH هي مضخات الطرد المركزي الأفقية أحادية الطور أحادية الطور من أجل الإمداد الصناعي والزراعي والحضري والصرفي ومياه الإطفاء.
لامتصاص المياه العذبة والخصائص الفيزيائية والكيميائية المشابهة للمياه دون جزيئات صلبة. ويستخدم على نطاق واسع في الصناعية والزراعية والحضرية ، والصرف ، وإمدادات المياه النار.

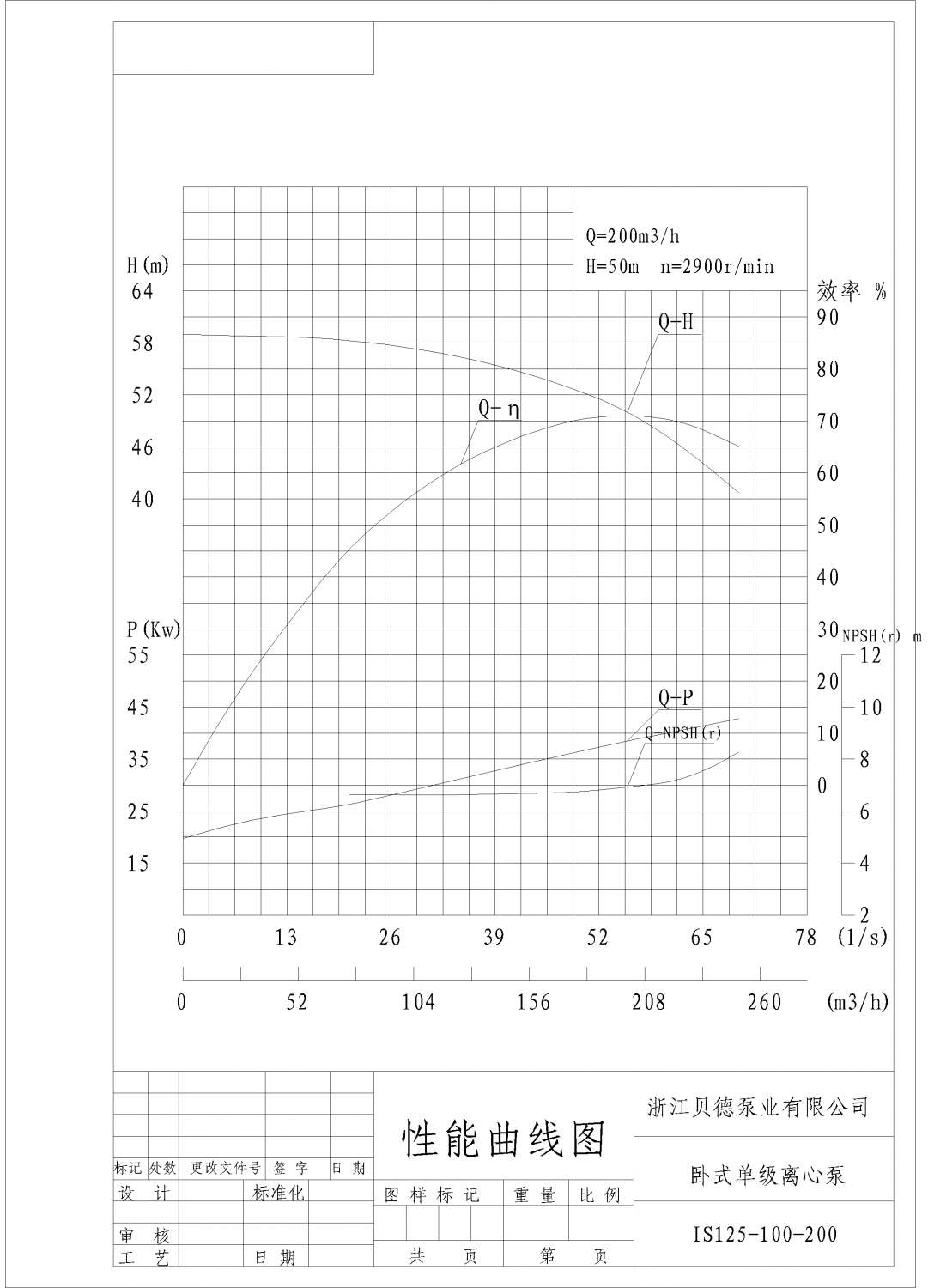

معلمات الأداء.1


المواصفات.2
型号 流量(m3/h) 扬程(mpa) 功率(kw) 转速 (rpm) 口径(mm)
IS50-32-125 12.5 20 2.2 2900 50
3.5 5 0.55 1450
IS50-32-160 12.5 32 3 2900 50
6.3 8 0.55 1450
IS50-32-200 12.5 50 5.5 2900 50
6.3 12.5 1.1 1450
IS50-32-250 12.5 80 11 2900 50
6.3 20 1.1 1450
IS65-50-125 25 20 3 2900 65
12.5 3 0.55 1450
IS65-50-160 25 32 5.5 2900 65
12.5 8 0.75 1450
IS65-40-200 25 50 7.5 2900 65
12.5 12.5 1.5 1450
IS65-40-250 25 80 15 2900 65
12.5 20 3 1450
IS65-40-315 25 125 30 2900 65
12.5 32 4 1450
IS80-65-125 50 20 5.5 2900 80
25 5 0.75 1450
IS80-65-160 50 32 7.5 2900 80
25 8 1.5 1450
IS80-50-200 50 50 15 2900 80
25 12.5 2.2 1450
IS80-50-250 50 80 22 2900 80
25 20 3 1450
IS80-50-315 100 125 37 2900 80
25 32 5.5 1450
IS100-80-125 100 20 11 2900 100
20 5 1.5 1450
IS100-80-160 100 32 15 2900 100
50 8 2.2 1450
IS100-80-161 100 50 22 2900 100
50 12.5 4 1450
IS100-80-162 100 80 37 2900 100
50 20 5.5 1450
IS100-80-163 100 125 75 2900 100
50 32 11 1450
IS100-80-164 200 50 45 2900 100
100 12.5 7.5 1450
IS100-80-165 200 80 75 2900 100
100 20 11 1450
IS125-100-315 200 32 15 1450 125
IS125-100-400 200 50 30 1450 125
IS150-125-250 200 20 18.5 1450 150
IS150-125-315 200 32 30 1450 150
IS150-125-400 200 50 45 1450 150
IS200-150-250 400 20 37 1450 200
IS200-150-315 400 32 55 1450 200
IS200-150-400 400 50 90 1450 200
需要更多的规格请与我们联系。
