XBD-L مجموعة مضخات الحريق الشفط أحادية المرحلة واحدة

إذا كنت ترغب في الحصول على مزيد من المعلومات حول المنتجات يرجى الاتصال بنا

  • مقدمة المنتج
  • هيكل المنتج
  • مبدأ العمل
  • معلمات الأداء
مقدمة المنتج
مضخة الحريق العمودي XBD-L تتوافق مع المتطلبات الفعلية للسوق لمضخات الحريق ومتطلبات خاصة للاستخدام ، بما يتفق بدقة مع أحدث المعايير الوطنية لتنفيذ GB6145-1998 متطلبات أداء مضخة الحريق وطرق الاختبار. منتجات مكافحة الحرائق الجديدة. تم اختبار جميع مؤشرات الأداء التي تم اختبارها من قبل مركز مراقبة الجودة والتفتيش الوطنية لمعدات الإطفاء ، وهي تلبي أو تتجاوز متطلبات المعيار
ملامح
استخدام التصميم الهيدروليكي الخاص والتصميم الهيكلي ، بحيث يكون لديه خيار فرعي لضغط التدفق هو أكثر ملاءمة من نظام الطرد المركزي العادي لمضخة المياه النظيفة ، نظام إمداد مياه الإطفاء ، منحنى تدفق التدفق مسطح بدون سنام. موثوقية عالية بسبب المواد المقاومة للبلى والمقاومة للتآكل لجميع الأجزاء حيث يحدث الاحتكاك بسبب الدوران.المضخات متعددة المراحل يمكن أن تكون مجهزة بمنافذ ماء مزدوجة ، جسم المضخة لديه قدرة تحميل عالية ، قدرة قوية ضد التحميل الزائد ، وخفة الحركة.

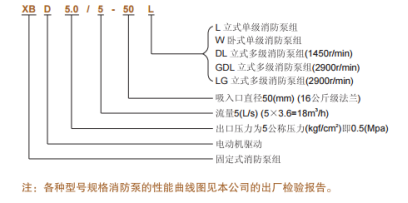

وصف النموذج


المتطلبات الهيكلية
1) ينبغي أن يضمن هيكل المضخة سهولة الصيانة في الموقع واستبدال الأجزاء. ﯾﻧﺑﻐﻲ أﻻ ﺗﮐون اﻟﻣﺷﺎﺑﮐﺎت وأﺟﮭزة اﻟﻘﻔل اﻟذاﺗﻲ ﻣرﺗﺧﯾﺔ ﺑﺳﺑب اﻻھﺗزاز أو ﻷﺳﺑﺎب أﺧرى.
2) يجب وضع سهم يشير إلى اتجاه الدوران على جسم المضخة.
3) يجب أن تكون مجهزة مضخة مياه الصنبور.
4) ، ينبغي أن يكون الضغط الاسمي لشفة مضخة منفذ قادرة على تلبية متطلبات الحد الأقصى لضغط العمل ، يجب أن لا يكون الضغط الاسمي لشفة مضخة المضخة أقل من 0.6MPa. يجب أن تتوافق أبعاد توصيل الفلنجة مع شروط GB / T 9112-2000 و GB / T 9124-2000.
استخدام المنتج
إن وحدة مضخات الحريق العمودي XBD-L مستخدمة بشكل أساسي في أنظمة إطفاء الحريق في أجهزة الإطفاء ، أنظمة الرش التلقائي في أنظمة الحماية من الحرائق الثابتة للمؤسسات ، المؤسسات ، الإنشاءات الهندسية ، المباني الشاهقة ، إلخ. يمكنها أن تقدم جزيئات صلبة لا تحتوي على أكثر من 100 درجة مئوية. كما يمكن استخدام المياه النظيفة والوسائط التي لها خواص فيزيائية وكيميائية شبيهة بالمياه في حياة مكافحة الحرائق ، وإنتاج أنظمة إمدادات المياه المشتركة والبناء ، وإمدادات المياه البلدية والصرف الصحي ، إلخ.



ظروف العمل



1) يجب أن تكون المسافة بين سطح الكنتور الخارجي لوحدة مضخة الحريق والجدار والوحدات المجاورة مطابقة لأن أنبوب الشفط لا يحتوي على غاز ، وأن الأنابيب القطر المختلفة المستخدمة هي مخفض غريب الأطوار.
2) يتم محاذاة مركز اقتران المضخة والمحرك.
3) قاعدة المضخة مسطحة.
4) السحابات الجهاز ثابتة.
5) يجب أن يكون مدخل المضخة قادرًا على تحمل الضغط الإيجابي البالغ 0.4MPa



معلمات الأداء


مواصفة.2
型号 流量(m3/h) 扬程(mpa) 功率(kw) 转速 (rpm) 口径(mm)
XBD2.0/1.1-25L 4 0.2 0.75 2900 25
XBD3.2/1.1-25L 4 0.3 1.5 2900 25
XBD4.0/1.1-32L 4 0.4 2.2 2900 32
XBD5.0/1.25-32L 4.5 0.5 3 2900 32
XBD3.0/1.5-40L 5.4 0.3 2.2 2900 40
XBD8.0/3-40L 10.8 0.8 11 2900 40
XBD3.0/5-50L 18 0.3 4 2900 50
XBD7.0/5-50L 18 0.7 11 2900 50
XBD10.0/5-50L 18 1.0 22 2900 50
XBD12.0/5-50L 18 1.2 30 2900 50
XBD7.0/10-65L 36 0.7 15 2900 65
XBD9.0/15-65L 54 0.9 30 2900 65
XBD10.0/20-80L 72 1.0 55 2900 80
XBD8.0/25-80L 108 0.8 37 2900 80
XBD3.0/25-100L 90 0.3 15 2900 100
XBD4.0/30-100L 108 0.4 18.5 2900 100
XBD5.0/40-100L 144 0.5 37 2900 100
XBD7.0/45-100L 162 0.7 55 2900 100
XBD6.0/45-125L 162 0.6 45 2900 125
XBD12.5/45-125L 194 1.3 90 2900 125
XBD6.0/50-150L 180 0.6 45 2900 150
XBD9.0/50-150L 180 0.9 75 2900 150
XBD4.0/55-150L 198 0.4 37 2900 150
XBD7.0/55-150L 198 0.7 55 2900 150
XBD4.8/55-200L 198 0.5 45 1450 200
XBD3.0/100-200L 360 0.3 55 1450 200
需要更多规格请联系我们。
